参数

测试条件

最小值

典型值

最大值

单位

工作电压

-

-

12

-

V

工作电流

+12V,背光最亮

-

330

-

mA

+12V,背光关断

-

160

-

mA

推荐工作电源：12V 1A直流电源

参数

测试环境

最小值

典型值

最大值

单位

工作温度

12V 电压下，湿度 60%

-20

25

70

℃

储存温度

-

-30

25

85

℃

工作湿度

25℃

10%

60%

90%

RH

三防处理

-

-

无

-

-

出厂前老化时间

-

-

8

-

H

参数

测试环境

最小值

典型值

最大值

单位

串口波特率

标准

1200

115200

921600

bps

用户自定义

1200

-

921600

bps

串口输出电平

（TXD、BUSY）

输出1,Iout=1mA

3.0

3.2

-

V

输出0,Iout=-1mA

-

0.1

0.2

V

串口输出电平

（RXD）

输入1,Iin=1mA

2.0

3.3

15.0

V

输入0,Iin=-1mA

-15.0

0.0

0.3

V

串口模式

串口电平选择跳线选择：J6 ON＝8N1 3.3V TTL/CMOS；J6 OFF＝8N1  RS232 兼容接口

用户接口方式

HY2.0-8P/10pin,1.0mm FFC连接器

USB接口

无

SD卡接口

SDHC， FAT32 格式， 下载目录名”\DD_SET”、”\XRD_TFT”、”\DWIN_SET”

存储器类别

参数

最小值

典型值

最大值

单位

FLASH存储器

字库存储空间

-

32

-

MB

全屏图片储存数量（ 128MB）

-

-

93

幅

全屏图片储存数量（ 256MB）

-

-

215

幅

全屏图片储存数量（ 1GB）

-

-

932

幅

用户储存空间

0

-

32

MB

设备

描述

支持外设

支持 RTC， 蜂鸣器提醒，电阻式触摸屏

DMT10768T150_22WT 支持 4 线电阻式触摸屏、 RTC， CVBS 模拟视频播放，数字视频播放。

存储卡

支持 SD 卡下载字库图片、触摸校准及下载相关配置文件

类型

文件说明

指令集

《串口屏指令集V1.00版本》

组态AGUS

《组态AGUS系统V2.01版本》

参数

数据

外形尺寸

199.4(宽) ×148.8(高) ×17.8(不带TP 厚) / 20.2( 带TP 厚) mm

净重量

550g

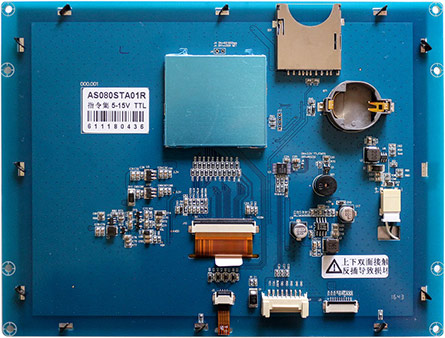

型号

描述

AS080SCA01R

128MB,预装指令系统

AG080SCA01R

128MB,预装AGUS系统

AS080SCA01R_256

256MB,预装指令系统

AG080SCA01R_256

256MB,预装AGUS系统

AG080SCA01R_1G

1GB,预装AGUS系统

包装箱型号

包装箱尺寸

层数(层)

数量/层(片)

总数量(片)

1号箱：

395mm(L)×330mm(W)×230mm (H)

不适用

不适用

20
