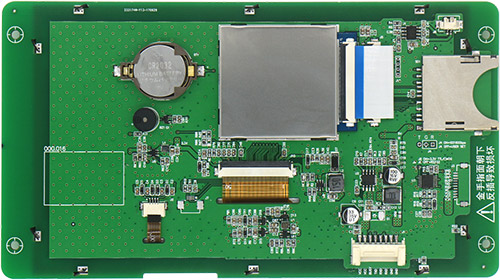

AG070YTB01R
- 产品型号 ASG070YTB01R,AS070YTB01R
- 产品描述
7.0英寸800x480分辨率 65K色 真彩显示 串口指令屏 AGUS
修订记录
|
日期 |
说明 |
|
2016.11.01 |
首次发行 |
|
|
|
|
|
|
|
|
|
中国 . 深圳
显示性能参数
|
参数 |
数据 |
说明 |
|
显示尺寸（A.A.） |
154.1mm(宽)×85.9mm(高) |
800×480像素模式 |
|
视域尺寸（V.A.） |
156.4mm(宽)×88.8mm(高) |
|
|
分辨率 |
800×480像素 |
可设置成480×800（转90°模式） |
|
颜色 |
65K(65536)色 |
|
|
背光类型 |
LED |
|
|
背光亮度 |
300nit(不带触摸屏) |
可用指令进行64级亮度调节 |
|
250nit(带触摸) |
|
电性能参数
|
参数 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作电压 |
- |
- |
12 |
- |
V |
|
工作电流 |
+12V,背光最亮 |
- |
210 |
- |
mA |
|
+12V,背光关断 |
- |
65 |
- |
mA |
|
|
推荐工作电源：12V 1A直流电源 |
|||||
工作环境和可靠性参数
|
参数 |
测试环境 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作温度 |
12V 电压下，湿度 60% |
-20 |
25 |
70 |
℃ |
|
储存温度 |
- |
-30 |
25 |
85 |
℃ |
|
工作湿度 |
25℃ |
10% |
60% |
90% |
RH |
|
三防处理 |
- |
- |
无 |
- |
- |
|
出厂前老化时间 |
- |
- |
8 |
- |
H |
接口性能参数
|
参数 |
测试环境 |
最小值 |
典型值 |
最大值 |
单位 |
|
串口波特率 |
标准 |
1200 |
115200 |
921600 |
bps |
|
用户自定义 |
1200 |
- |
921600 |
bps |
|
|
串口输出电平 （TXD、BUSY） |
输出1,Iout=1mA |
3.0 |
3.2 |
- |
V |
|
输出0,Iout=-1mA |
- |
0.1 |
0.2 |
V |
|
|
串口输出电平 （RXD） |
输入1,Iin=1mA |
2.0 |
3.3 |
15.0 |
V |
|
输入0,Iin=-1mA |
-15.0 |
0.0 |
0.3 |
V |
|
|
串口模式 |
串口电平选择跳线选择：J6 ON＝8N1 3.3V TTL/CMOS；J6 OFF＝8N1 RS232 兼容接口 |
||||
|
用户接口方式 |
HY2.0-8P/10pin,1.0mm FFC连接器 |
||||
|
USB接口 |
无 |
||||
|
SD卡接口 |
SDHC， FAT32 格式， 下载目录名”\DD_SET”、”\XRD_TFT”、”\DWIN_SET” |
||||
存储器特性
|
存储器类别 |
参数 |
最小值 |
典型值 |
最大值 |
单位 |
|
FLASH存储器 |
字库存储空间 |
- |
32 |
- |
MB |
|
全屏图片储存数量（ 256MB） |
- |
- |
295 |
幅 |
|
|
全屏图片储存数量（ 1GB） |
- |
- |
1313 |
幅 |
|
|
用户储存空间 |
0 |
- |
32 |
MB |
外设支持
|
设备 |
描述 |
|
支持 RTC， 蜂鸣器提醒，电阻式触摸屏，128段语音播放 |
支持 RTC， 蜂鸣器提醒，电阻式触摸屏，128段语音播放 |
|
存储卡 |
支持 SD 卡下载字库图片、触摸校准及下载相关配置文件 |
支持软件
|
类型 |
文件说明 |
|
指令集 |
《串口屏指令集V1.00版本》 |
|
组态AGUS |
《组态AGUS系统V2.01版本》 |
物理特性
|
参数 |
数据 |
|
外形尺寸 |
190.4(宽) ×105.2(高) ×16.6mm |
|
净重量 |
TBD
|
系列型号
|
型号 |
描述 |
|
AS070YTB01R |
256MB,预装指令系统 |
|
AG070YTB01R |
256MB,预装AGUS系统 |
|
AG070YTB01R_1G |
1GB,预装AGUS系统 |
包装标准
|
包装箱型号 |
包装箱尺寸 |
层数(层) |
数量/层(片) |
总数量(片) |
|
1号箱： |
480mm(L)×320mm(W)×230mm (H) |
不适用 |
不适用 |
30 |
